© 2025 Chuyên Thi Công Sơn Epoxy, Chống Thấm, Sơn Giao Thông, Sơn Trang Trí | Xây Dựng Thành Phát
Nội dung bài viết
Sơn pu tự san phẳng bị bong tróc là lỗi kỹ thuật nghiêm trọng phá hủy trực tiếp bề mặt cơ học tại các nhà xưởng công nghiệp nặng. Hiện trạng hư hại màng sàn không chỉ làm giảm công năng vật lý mà còn gây đình trệ toàn bộ dây chuyền vận hành, triệt hạ dòng tiền doanh nghiệp tương tự cuộc khủng hoảng ngập úng diện rộng. Thực tế tại các công trường nhà xưởng đông lạnh cho thấy hiện tượng tích tụ hơi nước dưới nền diễn ra liên tục, tạo bẫy bong tróc âm thầm bên dưới lớp chất phủ vữa polyurethane cao cấp. Sự mất kiểm soát về thông số bê tông thô tạo ra nghịch lý lớn: lớp vật liệu đắt tiền bị đẩy bật khỏi sàn chỉ sau vài tuần vận hành ngắn ngủi.
Sơn pu tự san phẳng bị bong tróc xuất phát chủ yếu từ áp suất thủy tĩnh tích tụ dưới nền bê tông thô vượt quá lực liên kết màng vật liệu. Để khắc phục triệt để bế tắc này, kỹ sư cơ học bắt buộc phải tiến hành đục bỏ toàn bộ mảng lỗi, mài tạo chân bám sâu, xử lý lót ẩm chuyên dụng và bả bù kết cấu vữa.
Khi đối diện tình trạng sơn pu tự san phẳng bị bong tróc, kỹ sư cơ học không thể chỉ nhìn nhận hiện tượng trên bề mặt để đánh giá một cách hời hợt. Bản chất của lớp vữa tự san phẳng polyurethane (PU) là một cấu trúc phân tử liên kết chéo dày đặc, có khả năng kháng hóa chất và chịu sốc nhiệt cực cao từ -40°C đến 120°C. Tuy nhiên, điểm yếu của hệ thống này nằm ở mặt bằng tiếp diện vật lý với lớp bê tông nền thô phía dưới. Mọi sai hỏng trong quá trình kiểm soát động lực học chất lỏng và hơi nước từ lòng đất đều trực tiếp dẫn đến thảm họa phá hủy màng bảo vệ, làm bong rách các mảng sàn có giá trị đầu tư lớn.
Hiện tượng sơn pu tự san phẳng bị bong tróc xảy ra khi thông số độ ẩm sàn bê tông vượt quá giới hạn an toàn 4% theo tiêu chuẩn kỹ thuật quốc tế ASTM F2170. Khi độ ẩm thô trong khối bê tông nền quá cao, lượng nước dư thừa không thể thoát đi đâu ngoài xu hướng bốc hơi ngược lên phía trên bề mặt theo chu kỳ nhiệt. Lớp vữa polyurethane tự san phẳng đóng vai trò như một màng ngăn dòng khí, giữ lại toàn bộ lượng hơi nước này tại lớp tiếp diện mỏng giữa bê tông và polymer. Dưới tác động của nhiệt độ môi trường tăng cao trong chu kỳ sản xuất ban ngày, nước chuyển pha từ lỏng sang hơi, làm thể tích giãn nở đột ngột lên gấp hàng trăm lần.
Bên trong cấu trúc bê tông thô luôn tồn tại hàng triệu ống mao dẫn siêu nhỏ hình thành do quá trình bay hơi của nước trộn dư thừa trong giai đoạn thủy hóa xi măng. Nếu lớp bê tông nền không được thi công một màng chống thấm ngược (nilon hoặc màng HDPE) cách ly hoàn toàn với mạch nước ngầm dưới lòng đất, hiện tượng mao dẫn sẽ liên tục hút nước ngược lên. Nước mang theo các muối khoáng hòa tan và kiềm tự do di chuyển dọc theo hệ thống ống mao dẫn này lên thẳng bề mặt tiếp xúc của lớp sơn phủ. Sự phá hủy liên kết này biến thể thành dạng sơn pu tự san phẳng bị bong tróc cục bộ.
Một trong những sai lầm phổ biến nhất của các nhà thầu non kinh nghiệm tại Việt Nam là sử dụng sai phương pháp hoặc thiết bị đo kiểm độ ẩm bê tông thô trước khi cán vữa. Việc chỉ dùng mắt thường để đánh giá độ trắng của bề mặt bê tông hoặc sử dụng các dòng máy đo điện trở tiếp xúc rẻ tiền luôn tạo ra những sai số kỹ thuật chết người. Các máy đo bề mặt thông thường chỉ quét được độ ẩm ở độ sâu 5-10mm dưới mặt sàn, hoàn toàn bất lực trong việc phát hiện túi nước ngầm tích tụ sâu 50-100mm bên trong lòng khối bê tông dày.
Bỏ qua bước này dẫn đến hệ quả sơn pu tự san phẳng bị bong tróc sau vài tháng vận hành hệ thống xưởng. Khi nhà xưởng đông lạnh đi vào hoạt động với mức nhiệt độ hạ sâu xuống âm độ C, sự chênh lệch nhiệt độ cực đoan giữa bề mặt sàn và lòng đất kích hoạt dòng di chuyển ẩm mạnh mẽ hướng về phía mặt sàn lạnh. Túi nước ẩn sâu trong bê tông lập tức di chuyển lên, gặp lớp vữa PU lạnh đóng băng, giãn nở thể tích cục bộ tạo ứng suất cắt xé toạc chân liên kết của sàn phủ.

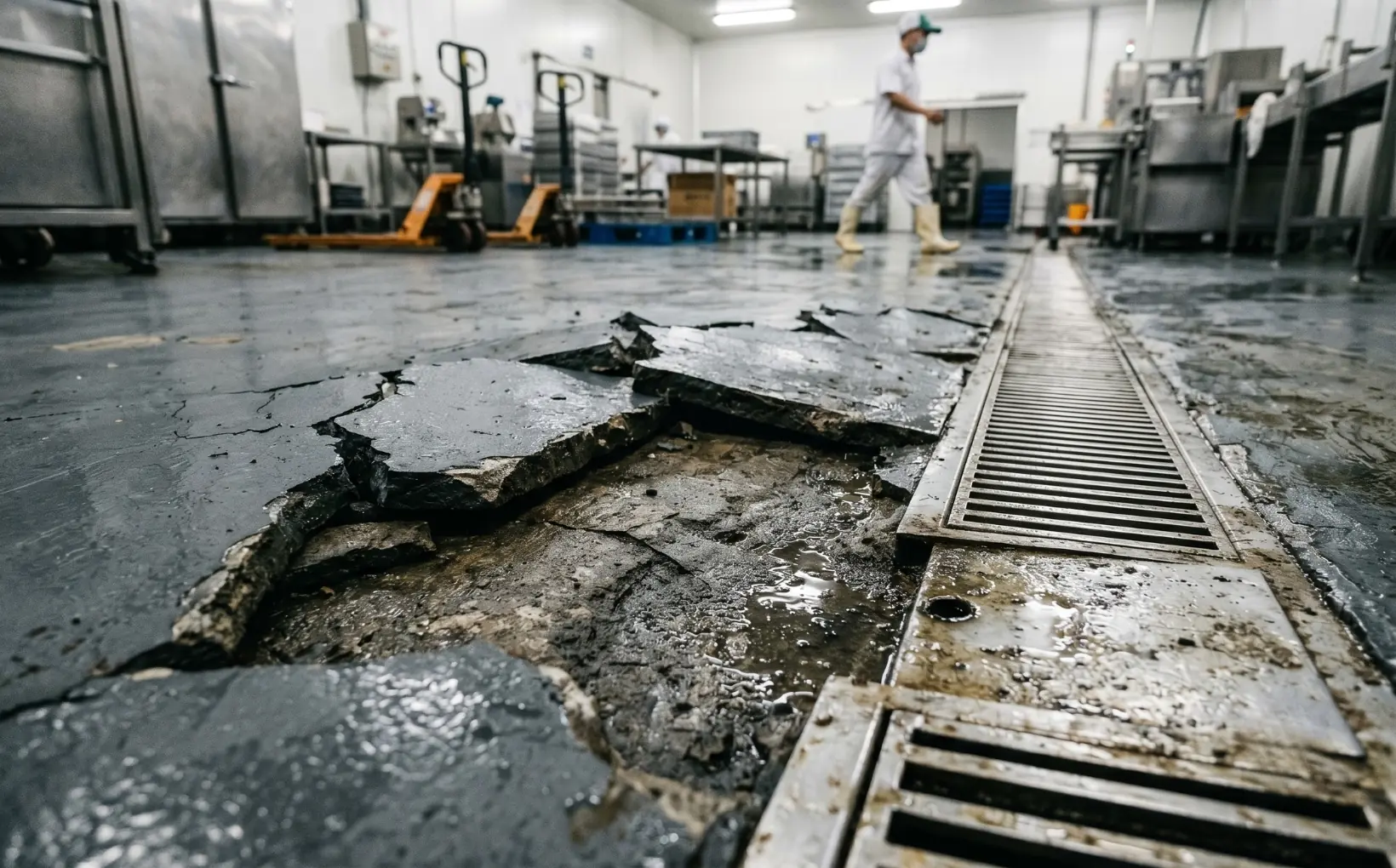

Các kỹ thuật viên thường thấy sơn pu tự san phẳng bị bong tróc tại các khu vực rãnh thoát nước, nơi bê tông thô bị bão hòa nước liên tục nhưng không được đo đạc độ ẩm lõi bằng đầu dò chuyên dụng trước khi phủ sơn. Việc thiếu hồ sơ dữ liệu độ ẩm sâu chính là bẫy kỹ thuật khiến mọi biện pháp thi công vữa polyme đều đối mặt với tỷ lệ hỏng hóc lên tới 80%.
Xem thêm:
BÁO GIÁ THI CÔNG SƠN PU TỰ SAN PHẲNG: PHÂN TÍCH CHI PHÍ M² THEO ĐỘ DÀY LÕI VẬT TƯ
QUY TRÌNH THI CÔNG SƠN PU TỰ SAN PHẲNG: LỘ TRÌNH 5 BƯỚC ĐẠT ĐỘ DÀY THỰC TẾ 4MM
Dấu hiệu lâm sàng của việc sơn pu tự san phẳng bị bong tróc rất đa dạng và cần được phát hiện ở giai đoạn sơ khởi để giảm thiểu chi phí khắc phục mặt bằng vật lý. Giai đoạn đầu của quá trình phá hủy, bề mặt sàn polyurethane hoàn toàn không có biểu hiện rách nứt rõ rệt, khiến nhiều kỹ sư vận hành chủ quan bỏ qua. Tuy nhiên, bằng kỹ thuật gõ búa kiểm tra âm học (Tap testing) dọc theo bề mặt xưởng, kỹ thuật viên có thể phát hiện các tiếng "bộp bộp" rỗng thay vì tiếng đanh chắc của kết cấu đặc thù. Âm thanh rỗng này báo hiệu màng polymer đã hoàn toàn tách ly khỏi bê tông nền, hình thành bong bóng khí ẩm ngầm bên dưới.
|
Trạng thái hư hại |
Biểu hiện vật lý bề mặt |
Chỉ số áp suất/Độ ẩm dự kiến |
Nguy cơ vận hành |
|
Giai đoạn 1 |
Âm thanh rỗng khi gõ búa, bề mặt chưa biến dạng hình học |
Độ ẩm lõi bê tông: 4.5% - 5.0% |
Nguy cơ tiềm ẩn, bong tróc ngầm |
|
Giai đoạn 2 |
Xuất hiện các nốt rộp phồng đường kính 10mm - 50mm, chứa nước |
Áp suất thủy tĩnh cục bộ: >0.2 MPa |
Giảm 40% khả năng chịu tải cơ học |
|
Giai đoạn 3 |
Màng vữa nứt vỡ mảng lớn, bong tróc lộ cốt nền bê tông ướt |
Độ ẩm bão hòa bề mặt: >6.0% |
Dừng vận hành xe nâng, nhiễm khuẩn sàn |
Biểu hiện trực quan rõ ràng nhất của sự cố ẩm nền chính là tình trạng phồng rộp màng sơn xuất hiện rải rác hoặc tập trung thành cụm tại các vị trí chịu nhiệt. Kích thước các nốt phồng rộp này dao động từ hạt đậu nhỏ đến những bong bóng có đường kính lên tới vài chục centimet. Khi dùng vật nhọn chọc thủng một nốt rộp phồng, kỹ thuật viên luôn ghi nhận sự phun trào của chất lỏng có mùi hôi kiềm đặc trưng hoặc luồng khí nén có độ ẩm bão hòa cao tích tụ lâu ngày.
Nếu không xử lý, các bong bóng khí này sẽ biến thành mảng sơn pu tự san phẳng bị bong tróc diện rộng dưới tác động của vệt bánh xe nâng hàng di chuyển qua lại liên tục. Ứng suất cắt từ bánh xe tải trọng nặng đè nghiến lên túi khí ẩm, làm gia tăng áp suất thủy tĩnh nội tại, ép bong bóng khí lan rộng ra xung quanh như một vết loét cơ học. Đồng thời, hiện tượng rỗ bề mặt với hàng triệu lỗ kim ti ti xuất hiện do bọt khí ẩm thoát ra trong quá trình đóng rắn của vữa PU, phá hủy cấu trúc đặc chắc kháng khuẩn của sàn kho sạch.
Tại kho đông lạnh có dải nhiệt độ hoạt động từ 0°C đến -30°C, dấu hiệu phá hủy sàn diễn ra khốc liệt hơn dưới hình thái nứt vỡ kết cấu cơ học. Tại kho đông lạnh, vết nứt vữa pu tạo đường cho ẩm xâm nhập và làm sơn pu tự san phẳng bị bong tróc hoàn toàn do chu kỳ đóng băng - tan băng (Freeze-Thaw cycle) liên tục diễn ra. Khi xe nâng di chuyển qua, các cạnh của vết nứt vỡ giòn do nhiệt độ âm sẽ bị sứt mẻ, vỡ vụn thành các mảnh vỡ nhỏ, làm lộ ra lớp bê tông thô thô thiển phía dưới. Điều này tạo điều kiện cho vi khuẩn và nấm mốc xâm nhập sâu vào lòng bê tông sàn, vi phạm nghiêm trọng tiêu chuẩn vệ sinh an toàn thực phẩm HACCP/ISO 22000 bắt buộc của nhà xưởng sản xuất.
Nhiệt độ âm sâu đẩy nhanh quá trình sơn pu tự san phẳng bị bong tróc do ứng suất nhiệt bộc phát từ sự chênh lệch hệ số giãn nở nhiệt giữa bê tông và polymer vữa. Lớp vữa PU co ngót mạnh hơn bê tông khi gặp lạnh, tạo lực kéo nội tại giật phăng chính nó ra khỏi lớp nền thô nếu lớp lót ẩm trước đó không đạt cường độ bám dính tiêu chuẩn.
Để triệt tiêu nguy cơ sơn pu tự san phẳng bị bong tróc, quy trình đo kiểm hiện trạng vật lý bê tông thô phải được thực hiện bằng các thiết bị đạt độ chuẩn xác cấp chuyên gia. Trước khi triển khai dự án thi công sơn pu tự san phẳng tại các hạng mục tải trọng nặng, việc đo đạc hiện trạng vật lý bê tông bằng tổ hợp thiết bị Elcometer là giải pháp kỹ thuật bắt buộc để loại bỏ hoàn toàn điểm mù công trường. Biện pháp thi công tiêu chuẩn bao gồm 3 bước đo kiểm độc lập, thiết lập hồ sơ dữ liệu thực địa không thể giả mạo.
Thiết bị được đặt tại khu vực khảo sát để liên tục cập nhật các thông số khí hậu nhà xưởng. Kỹ sư ghi nhận chỉ số Delta T - mức chênh lệch giữa nhiệt độ bề mặt sàn bê tông và nhiệt độ điểm sương. Chỉ số Delta T bắt buộc phải lớn hơn 3°C để đảm bảo không có hiện tượng ngưng tụ hơi nước vô hình trên mặt sàn trước khi cán vữa lót. Nhà thầu ghi nhận dữ liệu để dự phòng lỗi sơn pu tự san phẳng bị bong tróc về sau do màng nước ngưng tụ làm hỏng liên kết hóa học.
Kỹ sư tiến hành khoan sâu vào khối bê tông một khoảng bằng 40% tổng chiều dày sàn, làm sạch lỗ khoan và chèn đầu dò độ ẩm chuyên dụng. Sau 24 giờ cân bằng trạng thái vật lý, máy Elcometer 4260 sẽ xuất chỉ số độ ẩm tương đối (RH) bên trong lòng bê tông thô. Chỉ số RH tiêu chuẩn phải đạt <75% (tương đương độ ẩm bề mặt <4%). Việc kiểm soát thông số này giúp ngăn chặn sơn pu tự san phẳng bị bong tróc tận gốc từ các túi nước ẩn sâu dưới lòng sàn.
Thực hiện dán các con dolly kim loại chuyên dụng lên bề mặt sàn bê tông thô thô thiển bằng keo epoxy cường lực cao. Sau khi keo đóng rắn hoàn toàn, sử dụng máy thủy lực tự động Elcometer 510 để giật đứt con dolly, đo lực kéo vuông góc. bê tông đạt chuẩn phủ vữa PU phải đạt cường độ bám dính kéo tối thiểu là 1.5 MPa, và vết đứt phải xảy ra hoàn toàn trong lòng bê tông thô, chứng minh nền bê tông thô có đủ độ đặc chắc cơ học. Hồ sơ kỹ thuật này là bằng chứng chống lại rủi ro sơn pu tự san phẳng bị bong tróc do lỗi bê tông nền thô yếu mục nát.
Phác đồ sửa chữa mặt sàn bị sơn pu tự san phẳng bị bong tróc yêu cầu tính kỷ luật kỹ thuật tuyệt đối. Việc quét đè một lớp sơn mới lên trên mảng lỗi cũ mà không bóc tách triệt để nguyên nhân ẩm ngầm chỉ là hành động lãng phí tiền bạc, khiến sàn tiếp tục hỏng hóc nặng hơn sau vài tuần vận hành. Quy trình sửa chữa chuẩn công nghiệp nặng phải đi qua các công đoạn xử lý cơ học khắc nghiệt để phá vỡ bẫy ẩm ngầm.
Quá trình đục tẩy phần sơn pu tự san phẳng bị bong tróc cần thực hiện bằng máy đục thủy lực chuyên dụng, mở rộng phạm vi đục ra thêm 100mm-200mm xung quanh viền mảng hư hại cũ để tìm đến phần vữa PU còn bám dính đanh chắc hoàn toàn. Toàn bộ lớp sơn mục nát, bê tông nhiễm dầu mỡ hoặc bị xà phòng hóa do kiềm mao dẫn phải được cạo bỏ sâu xuống tối thiểu 5mm-10mm cho đến khi lộ ra lớp bê tông đá thô đặc chắc màu xám xanh.
Mài tạo nhám bê tông đảm bảo phần diện tích không bị sơn pu tự san phẳng bị bong tróc liên kết tốt với lớp mới. Kỹ thuật viên sử dụng máy mài sàn hạng nặng lắp đĩa kim cương hạt lớn (Grit 16/24) để cào rách bề mặt bê tông, tạo biên độ nhám sâu đạt tiêu chuẩn CSP 3 - CSP 5 theo quy định của viện sửa chữa bê tông quốc tế ICRI. Công tác này giúp tạo ra hàng triệu rãnh ngậm cơ học siêu nhỏ, gia tăng diện tích tiếp xúc vật lý lên gấp 3 lần, chuẩn bị mặt bằng tối ưu cho lớp lót ẩm bám chặt.
Sau khi làm sạch bụi mịn bằng máy hút chân không công suất lớn, kỹ sư áp dụng kỹ thuật "luộc nền" bằng đèn khò gas công nghiệp công suất cao quét chậm qua toàn bộ bề mặt bê tông vừa mài. Nhiệt lượng từ đèn khò cưỡng bức lượng nước ngầm tích tụ trong các ống mao dẫn bốc hơi nhanh chóng lên bề mặt, giúp làm khô cưỡng bức lớp bê tông thô sâu đến 20mm, hạ độ ẩm tức thời xuống mức an toàn. Ngay sau khi khò khô, tiến hành lăn ngay một lớp sơn lót ngăn ẩm ngược gốc epoxy-xi măng 3 thành phần chuyên dụng có tính năng thủy hóa độc lập.
Lớp lót chống ẩm ngăn chặn triệt để hiện tượng sơn pu tự san phẳng bị bong tróc tái diễn nhờ cơ chế thấu thấu sâu vào các ống mao dẫn, đóng rắn tạo thành các nút chặn silicat tinh thể bít kín toàn bộ đường đi của hơi nước ngầm. Bả vá bề mặt giúp gia cố những điểm nền yếu từng khiến sơn pu tự san phẳng bị bong tróc bằng vữa polyurethane chịu lực cường độ cao kết hợp cát thạch anh sấy khô. Sau 24 giờ đóng rắn hoàn toàn của lớp lót ẩm và vữa bả bù kết cấu, kỹ thuật viên tiến hành đổ lớp vữa tự san phẳng polyurethane mới có độ dày đồng bộ với mặt sàn cũ, sử dụng rulo gai để phá bọt khí hoàn toàn, trả lại bề mặt phẳng nhẵn liền mạch cho nhà xưởng đông lạnh.
Doanh nghiệp cần hiểu rõ nguyên nhân sơn pu tự san phẳng bị bong tróc để tránh lãng phí chi phí đổ sàn và ngăn chặn các tổn thất vô hình do dừng dây chuyền sản xuất. Việc chủ động kiểm soát bê tông nền ngăn chặn sơn pu tự san phẳng bị bong tróc và bảo vệ chuỗi cung ứng lạnh hoạt động liên tục, không đứt gãy. Khi có nhu cầu cải tạo, doanh nghiệp nên yêu cầu các đơn vị có năng lực thực hiện đo pullback và độ ẩm sâu nghiêm ngặt. Sự minh bạch trong hồ sơ thông số kỹ thuật vật lý chính là cam kết danh dự cao nhất để triệt tiêu mọi rủi ro bong rách màng sàn công nghiệp.
Hãy liên hệ Xây Dựng Thành Phát để nhận sự tư vấn phương án chuyên sâu tránh sơn pu tự san phẳng bị bong tróc.
Cám ơn bạn đã gửi đánh giá cho chúng tôi! Đánh giá của bạn sẻ giúp chúng tôi cải thiện chất lượng dịch vụ hơn nữa.
ĐÁNH GIÁ SẢN PHẨM
