© 2025 Chuyên Thi Công Sơn Epoxy, Chống Thấm, Sơn Giao Thông, Sơn Trang Trí | Xây Dựng Thành Phát
Nội dung bài viết
Áp dụng quy trình sơn thi công sân tennis hệ phân lớp vật liệu đồng bộ là điều kiện kỹ thuật bắt buộc để hình thành bề mặt sân thể thao đạt chứng nhận liên đoàn quần vợt quốc tế. Thực tế tại các công trình cho thấy chủ đầu tư thường thiếu thông số đo kiểm độc lập, dẫn đến việc phó mặc cho các đội thợ tự do gia giảm khối lượng cấp phối. Lớp phủ Acrylic tiêu chuẩn ngoài trời phải chịu đựng chu kỳ kéo giãn do sốc nhiệt và lực ma sát trượt cực đại từ đế giày vận động viên. Nhận định từ phòng kỹ thuật Thành Phát khẳng định việc kiểm soát độ dày màng keo theo từng phân lớp vật lý là biện pháp duy nhất ngăn ngừa hiện tượng rách toác, bong tróc mảng lớn sau thời gian ngắn vận hành khi triển khai quy trình sơn thi công sân tennis.
Quy trình sơn thi công sân tennis chuẩn ITF quy định tổng độ dày màng phủ Acrylic sau khi đóng rắn hoàn toàn ngoài trời phải đạt từ 1,5mm đến 2,0mm. Thông số độ dày vật lý này được tích lũy thông qua việc gạt mịn liên tục nhiều phân lớp vật liệu biến tính Polymer phối trộn cát thạch anh cấp phối trong toàn bộ quy trình sơn thi công sân tennis.

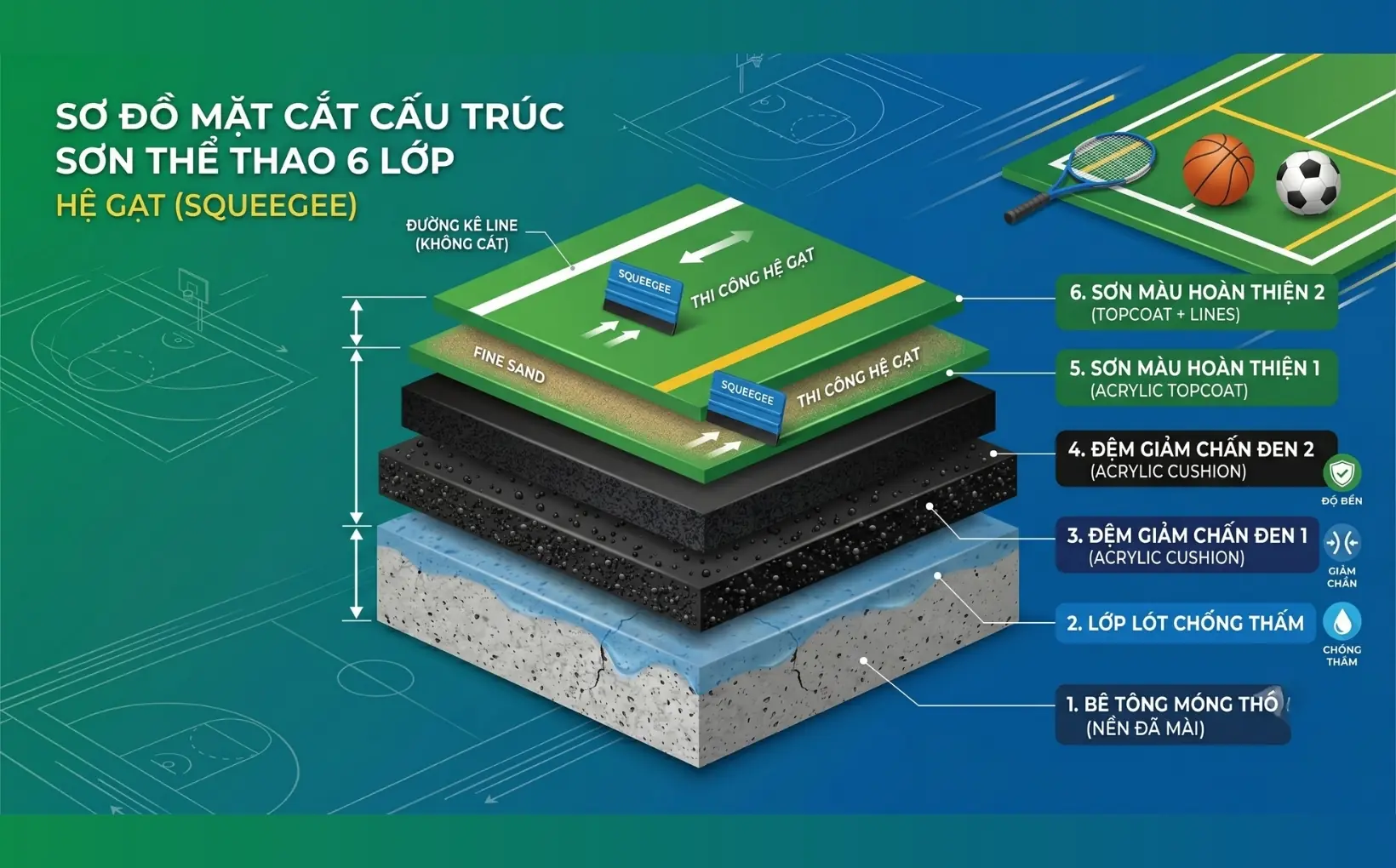

Thiết lập một kết cấu màng phủ có khả năng chống chọi lại dải nhiệt độ khắc nghiệt ngoài trời đòi hỏi việc tuân thủ nghiêm ngặt hệ phân tầng vật liệu đa lớp của quy trình sơn thi công sân tennis. Mỗi phân đoạn vật liệu trong quy trình sơn 6 lớp đóng vai trò cơ lý riêng biệt, hình thành một khối composite liên kết chặt chẽ từ đáy móng lên đến bề mặt hạt mịn hoàn thiện.
Sự sai lệch trong công tác sắp xếp thứ tự dải vật liệu sẽ làm mất đi khả năng bám dính, gây ra hiện tượng xung đột ứng suất nội tại và làm rách toác bề mặt khi chịu tải trọng động lớn. Chủ đầu tư cần nắm rõ cấu trúc cơ học của từng phân lớp trong quy trình sơn thi công sân tennis để thực hiện công tác giám sát thực địa, ngăn chặn tình trạng thợ thi công bớt xén vật tư hoặc gộp chung các bước dung môi nhằm rút ngắn thời gian bàn giao công trình.
Lớp thứ nhất tiếp xúc trực tiếp với bề mặt móng thô là hợp chất sơn lót chống kiềm biến tính gốc Silane hữu cơ chịu lực. Tác dụng cốt lõi của lớp vật liệu này là thâm nhập sâu vào các mao quản của bê tông, khóa chặt toàn bộ gốc ion kiềm tự do tự phát sinh trong quá trình hydrat hóa của xi măng. Việc phong tỏa hóa học này ngăn chặn triệt để hiện tượng kiềm hóa ăn mòn chân keo Acrylic, đồng thời tạo ra một lớp màng ngăn nước thể lỏng thấm ngược từ lòng đất lên bề mặt phá hủy liên kết màng sơn hoàn thiện của quy trình sơn thi công sân tennis.
Lớp thứ hai và lớp thứ ba trong quy trình sơn thi công sân tennis là hệ phân dải của dung dịch nhũ tương Acrylic phối trộn với các hạt cao su Styrene Butadiene Rubber có kích thước hạt định hình từ 0,5mm đến 1mm. Hai phân lớp đệm cơ học này chịu trách nhiệm co giãn, đàn hồi vật lý và thiết lập mô-đun đàn hồi giới hạn cho toàn bộ bề mặt sân thể thao. Khi vận động viên di chuyển cường độ cao hoặc thực hiện các pha hãm phanh đột ngột, lực chấn động dọc sẽ được hệ hạt cao su này hấp thụ và phân tán đều theo phương ngang, giảm thiểu áp lực dội ngược lên hệ xương khớp và dây chằng cổ chân.
Phân đoạn thứ tư và thứ năm trong quy trình sơn thi công sân tennis là hai lớp sơn phủ màu Acrylic chứa sắc tố màu vô cơ oxit kim loại có khả năng kháng tia cực tím cực cao. Các lớp màu này không chỉ tạo diện mạo thẩm mỹ phẳng đồng nhất mà còn chịu trách nhiệm định hình tốc độ nảy của bóng tennis theo phân hạng của ITF nhờ vào lượng cát thạch anh mịn phối trộn theo tỷ lệ khối lượng nghiêm ngặt. Lớp thứ sáu cuối cùng chính là lớp chất làm cứng bề mặt kết hợp sơn đường biên phân định diện tích thi đấu, hoàn thiện chu trình liên kết hóa học đa tầng vững chắc bảo vệ kết cấu móng thô bên dưới.
Sai lầm nghiêm trọng nhất của các đội thợ vườn hiện nay là sử dụng con lăn rulo để thực hiện công tác dải mảng màu cho sân thể thao ngoài trời. Rulo lăn là công cụ chỉ tạo ra áp lực cơ học bề mặt rất thấp, khiến lớp sơn Acrylic đậm đặc không thể điền đầy vào các hốc macro tự nhiên trên bề mặt bê tông, tạo ra hàng triệu khoảng rỗng bẫy không khí ngầm bên trong kết cấu.
Ngược lại, việc áp dụng biện pháp gạt sơn bằng bàn gạt cao su chuyên dụng (Squeegee) của quy trình sơn thi công sân tennis chuẩn hóa tạo ra lực nén tịnh tiến liên tục, ép chặt các hạt mịn thạch anh gia cường dính kết trực tiếp vào móng nền. Đây là kỹ thuật cốt lõi phân định năng lực giữa một đơn vị chuyên nghiệp và thợ sơn tường dân dụng phổ thông trên thị trường thi công sàn thể thao hiện nay.
Bàn gạt cao su chuyên dụng Squeegee phục vụ cho quy trình sơn thi công sân tennis có lưỡi gạt bằng hợp chất cao su Neoprene chịu mài mòn, độ cứng bờ đạt 70 Shore. Khi thợ kỹ thuật kéo gạt đều tay với góc nghiêng 45 độ cố định, áp lực thủy động học sẽ ép dòng hỗn hợp Acrylic đi xuyên qua các khe rỗng, nén chặt lớp cát thạch anh xuống đáy khuyết tật móng phẳng. Cơ chế cơ học này giúp triệt tiêu hoàn toàn hiện tượng bọt khí ngầm, dàn đều chiều dày màng keo đạt độ phẳng tuyệt đối theo phương ngang, điều mà hệ rulo lăn hoàn toàn không thể thực hiện được.
Trong quy trình sơn thi công sân tennis, thời gian đóng rắn vật lý giữa các lớp vật liệu phụ thuộc trực tiếp vào nhiệt độ môi trường và độ ẩm không khí tại thực địa. Ở điều kiện tiêu chuẩn nhiệt độ 30°C và độ ẩm dưới 70%, thời gian giãn cách tối thiểu giữa các lớp gạt Acrylic dao động từ 4 đến 6 tiếng đồng hồ. Việc thợ kỹ thuật cố tình vội vàng dải lớp tiếp theo khi dung môi nước của lớp dưới chưa bay hơi hoàn toàn sẽ làm bẫy độ ẩm bên trong màng keo, gây ra hiện tượng sủi bọt, phồng rộp và bong tróc diện rộng ngay khi sân chịu dải nắng gắt đầu tiên.
Chủ đầu tư cần nắm rõ thông số khối lượng vật liệu tiêu hao để tính toán chi phí gốc công trình và ngăn chặn rủi ro thợ thi công pha loãng dung môi bằng nước vượt quá tỷ lệ cho phép của nhà sản xuất. Tổng định mức vật tư acrylic cho trọn bộ hệ phân dải 6 lớp tiêu chuẩn ngoài trời thuộc quy trình sơn thi công sân tennis dao động trong biên độ từ 1,2kg đến 1,5kg vật liệu đậm đặc cho mỗi mét vuông bề mặt sàn. Việc cố tình gia giảm định mức này xuống dưới ngưỡng 1,0kg/m2 nhằm mục đích giảm giá thành thầu sẽ khiến màng sơn hoàn thiện bị mỏng hóa, mất khả năng chịu lực mài mòn cơ học và lập tức rách toác dưới áp lực di chuyển cường độ cao.
Cát thạch anh được sử dụng phối trộn vào dòng sơn màu phủ phải là loại cát sấy khô, sạch tạp chất hữu cơ, cỡ hạt tiêu chuẩn đạt kích thước sàng từ 80 mesh đến 100 mesh. Tỷ lệ cấp phối quy chuẩn chiếm từ 30% đến 40% trọng lượng của hỗn hợp keo Acrylic đậm đặc tùy thuộc vào yêu cầu phân hạng tốc độ bóng của chủ đầu tư. Cát thạch anh mịn đóng vai trò làm khung xương gia cường cơ học chịu lực cho màng sơn, đồng thời tạo độ nhám vật lý chống trơn trượt tuyệt đối cho vận động viên khi bứt tốc di chuyển trong điều kiện thời tiết mưa ẩm nhẹ.
Quy trình quy trình sơn thi công sân tennis bắt buộc phải chèn phân đoạn thử vũ lượng bằng cách phun nước toàn bộ mặt sân trong vòng 1 giờ để tìm kiếm các vị trí lồi lõm hình thành vũng đọng. Các vị trí có độ sâu đọng nước vượt quá ngưỡng 1,2mm (độ dày của đồng xu) phải được đánh dấu định vị tọa độ và xử lý bù phẳng bằng hỗn hợp keo Acrylic dẻo chuyên dụng kết hợp cát thạch anh mịn. Phân đoạn bù cao độ này phải thực hiện dứt điểm trước khi tiến hành dải hai lớp sơn màu hoàn thiện nhằm triệt tiêu hoàn toàn lỗi đọng vũng làm biến đổi quỹ đạo nảy của quả bóng tennis trong thi đấu.
Phân đoạn hoàn thiện đường biên phân định diện tích thi đấu đòi hỏi độ chính xác cơ học tuyệt đối dựa trên các thông số kích thước hình học chuẩn hóa của liên đoàn quần vợt quốc tế ITF. Bất kỳ sự sai lệch nào về độ thẳng hoặc biên độ chiều rộng của vạch kẻ line đều làm mất đi tính hợp lệ của các pha bóng chạm vạch trong các giải đấu chuyên nghiệp. Áp dụng kỹ thuật kẻ vạch line đồng bộ đòi hỏi thợ thi công phải sở hữu năng lực đo đạc trắc địa phẳng và kiểm soát màng sơn không bị lem nhòe qua các mép băng keo định vị bề mặt.
Kỹ thuật viên Thành Phát sử dụng máy cân bằng laser kết hợp dây rọi sợi thủy tinh không co giãn để xác định trục tim trung tâm của sân thể thao ngoài trời. Từ trục cốt lõi này, thợ kỹ thuật triển khai phương pháp tam giác vàng hình học Euclid (tỷ lệ cạnh góc vuông 3-4-5) để định vị bốn góc vuông của đường biên bao quanh với sai số cơ học cho phép dưới 2mm trên toàn bộ chiều dài dầm móng. Việc xác lập hệ tọa độ phẳng chuẩn xác từ ban đầu giúp triệt tiêu hoàn toàn lỗi méo lệch hình học, đảm bảo công tác lắp đặt trụ lưới thi đấu luôn vuông góc đồng tâm với hệ thống vạch kẻ phân dính liền kề.
Trong quy trình sơn thi công sân tennis để tạo ra đường vạch sơn trắng rộng 50mm sắc nét tuyệt đối, kỹ thuật viên tiến hành dán cố định hai đường băng keo giấy chuyên dụng dọc theo hệ dây định vị trục đã căng sẵn. Sau bước dán băng keo, thợ thi công bắt buộc phải gạt một lớp sơn lót không màu dọc theo mép trong của băng giấy nhằm khóa chặt toàn bộ các khe hở macro nhỏ giữa băng keo và bề mặt sơn nhám. Biện pháp kỹ thuật này chặn đứng hoàn toàn hiện tượng sơn trắng vạch line thẩm thấu lem nhòe ra ngoài, đảm bảo đường biên sau khi lột bỏ băng keo luôn thẳng đều, sắc sảo không xuất hiện khuyết tật ba-via bề mặt.
Thiết lập một kết cấu màng phủ Acrylic có tuổi thọ vận hành trên 10 năm ngoài trời đòi hỏi tư duy đồng bộ hóa thông số từ cao độ móng thô đến định mức cấp phối cát thạch anh mịn. Việc phó mặc quy trình sơn thi công sân tennis cho các đội thợ áp dụng biện pháp lăn rulo thủ công là nguyên nhân trực tiếp dẫn đến các khuyết tật bong tróc, loang lổ mảng màu và làm thay đổi tốc độ nảy tiêu chuẩn của quả bóng. Nắm vững bản chất cơ lý học của công tác gạt keo đa lớp bằng Squeegee chuyên dụng giúp chủ đầu tư chủ động kiểm soát chất lượng công trình, triệt tiêu mọi hành vi gian lận vật tư trên thực địa. Các chuyên gia tại Thành Phát đánh giá việc lựa chọn đúng quy chuẩn vật liệu hệ gạt nén là giải pháp duy nhất giữ vững giá trị thặng dư bền vững cho dự án thi công sân tennis chuyên nghiệp dài hạn.
Cám ơn bạn đã gửi đánh giá cho chúng tôi! Đánh giá của bạn sẻ giúp chúng tôi cải thiện chất lượng dịch vụ hơn nữa.
ĐÁNH GIÁ SẢN PHẨM
