Xác định kích thước sân bóng rổ trước khi triển khai đổ móng kết cấu là công đoạn bắt buộc để ngăn chặn các sai số hình học tích tụ trong quá trình hoàn thiện bề mặt. Thực tế tại các công trình thể thao ngoài trời cho thấy chủ đầu tư thường phó mặc cao độ mặt bằng cho các đội thợ thầu tự do đo đạc thủ công bằng thước dây co giãn. Hệ quả trực tiếp là sai lệch khoảng cách dầm móng biên, gây hiện tượng méo góc vuông và làm sai lệch nghiêm trọng quỹ đạo ném phạt của vận động viên. Nhật ký kỹ thuật Thành Phát Cons khẳng định mọi công tác đo đạc hình học phẳng đều phải chạy qua hệ thống định vị trắc địa máy toàn đạc điện tử dứt khoát nhằm bảo toàn nguyên vẹn dải ranh giới kỹ thuật.

Quy Chuẩn Kích Thước Sân Bóng Rổ Thi Đấu Chính Thức Theo Quy Định Quốc Tế

Kích thước sân bóng rổ tiêu chuẩn dùng cho hệ thống giải đấu chuyên nghiệp toàn cầu quy định chiều dài sân đạt 28m và chiều rộng cố định ở ngưỡng 15m tính từ mép trong của đường biên bao quanh. Khung hình học phẳng này thiết lập một diện tích vận hành thô đạt đúng 420 mét vuông bề mặt dầm sàn.

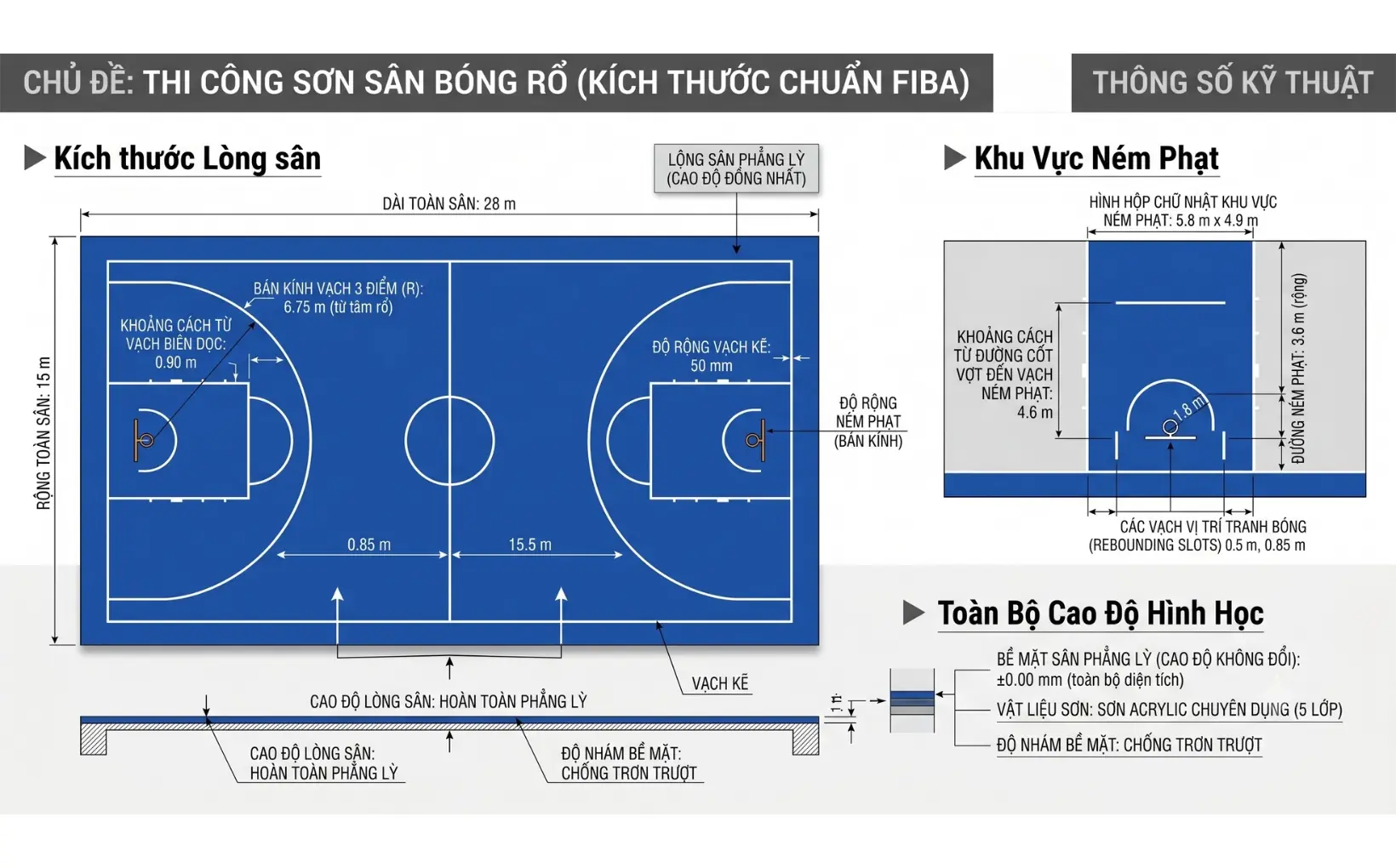

Kích thước sân bóng rổ thi đấu chính thức theo bản vẽ kỹ thuật FIBA — *Bản vẽ mặt bằng hình học mô tả chi tiết thông số chiều dài chiều rộng lòng sân thể thao thô.*

Phân Tích Bản Vẽ Hình Học Các Cung Vạch Kẻ Line Trên Mặt Sân

Khi nghiên cứu cấu trúc hình học tổng thể, kỹ sư trắc địa bắt buộc phải bóc tách từng phân đoạn cung tròn và đường thẳng để triển khai cắm mốc định vị dứt khoát trên thực địa. Sự sai lệch trong công tác dải mực định vị sẽ biến đổi kích thước sân bóng rổ thi đấu, làm sai lệch góc nhìn trắc địa và trực tiếp tước đi tính hợp lệ của các pha ghi điểm từ khoảng cách xa. Toàn bộ các đường dải phân ranh trong lòng sân phải được bọc lót bằng hệ hóa chất Polymer biến tính dẻo dai, ngăn chặn hiện tượng mài mòn cơ học trượt dọc chân đế cao su giày vận động viên khi thực hiện kỹ nghệ hãm phanh bứt tốc đột ngột cường độ tải trọng lớn.

Quá trình kẻ vạch sơn màu phân dải ranh giới yêu cầu thợ thi công phải miết chặt các đầu băng keo giấy chống chảy tràn hóa chất. Thợ thi công sân bóng rổ dạt dải mạch keo phủ Acrylic màu sắc phân tách rõ ranh giới kích thước sân bóng rổ nhằm chuẩn hóa kích thước sân bóng rổ. Khung dầm móng thô cố định vững chắc cao độ hình học phẳng dứt khoát bảo vệ kích thước sân bóng rổ. Quá trình kiểm soát ranh giới biên bao quanh khu vực ba điểm yêu cầu kỹ thuật viên phải khóa chặt tọa độ tâm vành rổ trên bảng vẽ kỹ thuật phẳng thô công trình trước khi tiến hành thi công lớp sơn màu hoàn thiện.

Thông số bán kính vạch 3 điểm và khoảng cách đến tâm vành rổ

Khu vực ném rổ ghi 3 điểm được giới hạn bởi cung tròn d dải bán kính đạt 6,75m tính từ tâm vòng rổ chiếu thẳng đứng xuống mặt sàn kết cấu cứng. Đường vạch 3 điểm này chạy song song với đường biên dọc ở hai dải hành lang cánh sân với khoảng cách cố định từ mép ngoài đường biên đến mép ngoài vạch kẻ line đạt đúng 0,90m dứt khoát. Việc duy trì thông số kích thước hình học chuẩn xác này giúp vận động viên định hình khoảng trống vật lý ổn định để thực hiện các pha ném bóng góc hẹp mà không bị dẫm chân ra ngoài ranh giới cho phép của kích thước tiêu chuẩn FIBA.

Cấu trúc vùng giới hạn hình thang và khu vực ném phạt tiêu chuẩn

Vùng giới hạn hình thang cũ hiện nay đã được đổi thành khu vực hình hộp chữ nhật có chiều rộng 4,90m và chiều dài dọc đạt đúng 5,80m phân định rõ ranh giới tấn công của trung phong. Khu vực ném phạt tiêu chuẩn bao gồm một nửa vòng tròn bán kính 1,80m vẽ từ tâm vạch ném phạt nằm cách đường biên cuối sân d dải khoảng cách cố định là 5,80m cơ học. Đây là yếu tố cốt lõi hình thành tổng thể kích thước sân bóng rổ chuẩn thi đấu chuyên nghiệp. Việc tuân thủ dứt khoát các thông số hình học hình hộp chữ nhật này giúp đồng bộ hóa hoàn toàn kích thước sân bóng rổ.

Thiết Kế Hạ Tầng Trắc Địa Và Cao Độ Thiết Bị Đi Kèm Ngoài Trời

Khung thiết kế thể hiện qua bản vẽ kỹ thuật giúp cố định kích thước sân bóng rổ hoàn thiện luôn đồng tâm với hệ thống trụ rổ tải trọng lớn dầm móng bê tông đặc cốt thép lớp đôi uốn âm chịu ứng suất cắt ngang cực hạn. Mọi khuyết tật dịch chuyển địa chất ngầm dưới đáy sàn bê tông móng thô do thiếu công tác lu lèn cơ học đá dăm cấp phối K98 sẽ làm nghiêng lệch cao độ hình học của bảng rổ thiết bị đi kèm. Sự ổn định của nền kết cấu bê tông thô ngoài trời bảo vệ tính toàn vẹn vật lý cho kích thước sân bóng rổ. Sự phân bộ lực giữa khối dầm cứng cố định và chuyển vị co giãn tự do của mảng sàn phẳng diện tích lớn bảo vệ hệ thống màng keo phủ khỏi trạng thái rách nứt bong tróc mảng lớn kéo dài dài hạn.

Thông số hình học của bảng rổ và cao độ vành rổ 3.05m tiêu chuẩn

Thiết bị bảng rổ tiêu chuẩn thi đấu quốc tế phải đạt kích thước chiều ngang 1,80m và chiều dọc đứng đạt đúng 1,05m chế tạo bằng vật liệu kính cường lực dẻo chịu xé kéo va đập cực tốt. Khoảng cách cố định tính từ thớ đỉnh màng sơn Acrylic nhám lên đến thớ trên của vòng sắt vành rổ bắt buộc phải khống chế chính xác ở thông số cao độ vành rổ 3.05m cơ học với dung sai cơ học cho phép dưới 6mm. Tâm vành rổ nằm trên mặt phẳng đứng cách mép trong đường biên cuối sân một d dải khoảng cách phân dải cố định đạt đúng 1,575m, ảnh hưởng trực tiếp đến chu trình tính toán kích thước sân bóng rổ ngoài trời.

Quy chuẩn độ rộng và dung sai cơ học của vạch biên kẻ line

Tất cả các đường vạch biên bao quanh và đường vạch line phân định vùng giới hạn trong lòng sân thể thao bắt buộc phải thi công đồng đều với biên độ chiều rộng đạt đúng 50mm dứt khoát. Kỹ thuật viên đo đạc cần đối chiếu kích thước sân bóng rổ thực tế với bản vẽ CAD mặt bằng sân bóng rổ để lăn sơn trắng polyurethane có gốc cao su dẻo dai bám dính siêu chặt vào móng thô. Dung sai chiều rộng màng sơn trắng vạch line phân định ranh giới không được vượt quá ngưỡng giới hạn sai số 2mm cơ học phẳng nhẵn, bảo toàn ranh giới hình học sắc nét không có vết răng cưa ba-via lem nhòe mảng màu hoàn thiện tổ hợp sân.

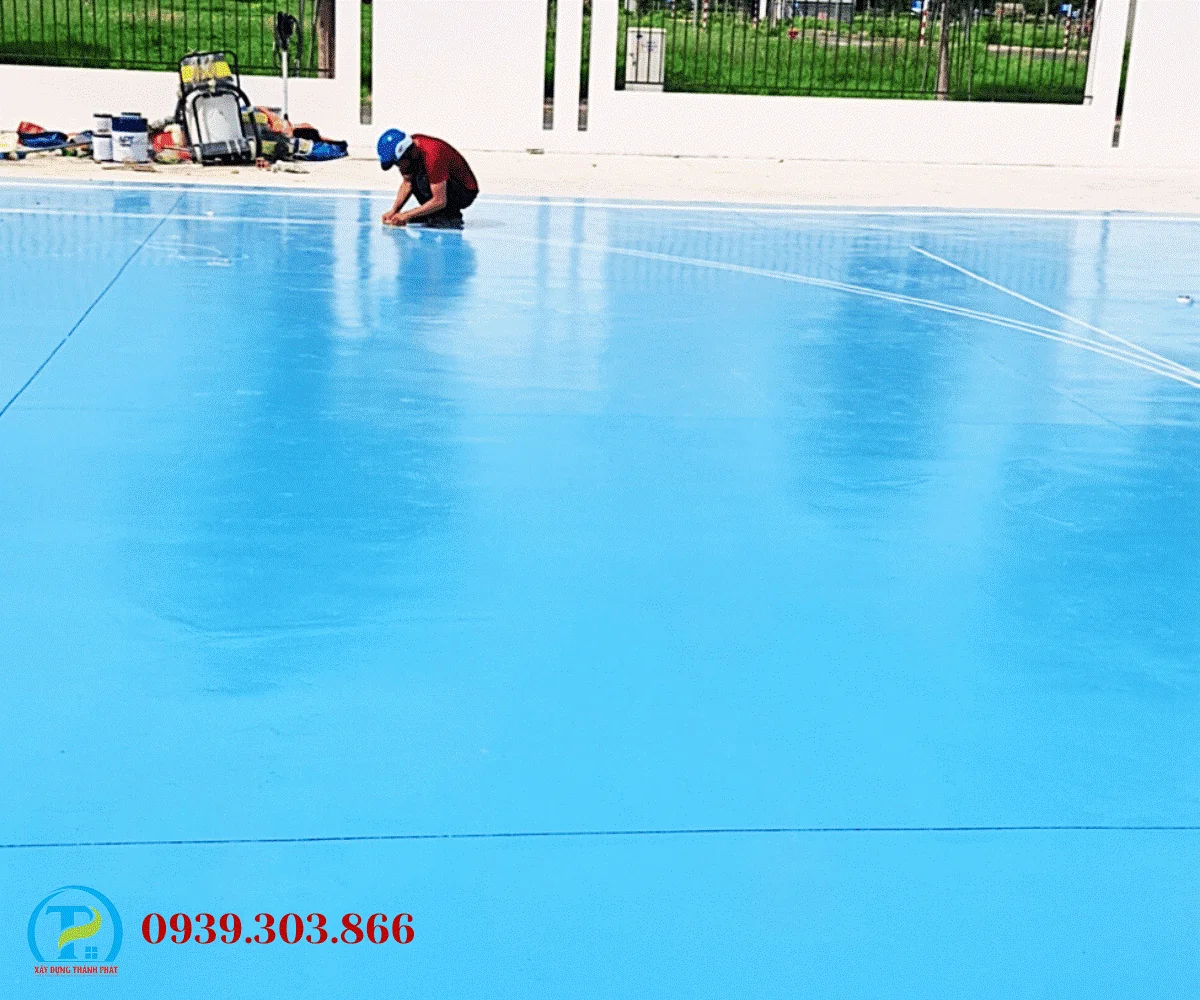

đo dạc đường line kích thước sân bóng rổ — Đội ngũ thợ Thành Phát luôn thực hiện dán tỉ mỉ lớp băng keo giấy dọc theo các line để vạch ra biên độ kích thước tiêu chuẩn trước khi tiến hành sơn kẻ vạch.

Checklist Số Liệu So Sánh Diện Tích Sân Tiêu Chuẩn Và Sân Mini Trẻ Em

Bản so sánh định lượng giúp phân định rõ kích thước sân bóng rổ chuyên nghiệp dùng trong hệ thống thi đấu chính thức và hệ sân mini dành cho thanh thiếu niên học đường tập luyện nhằm tối ưu hóa ngân sách đắp đất nền hạ đầm chặt. Việc phân đoạn kích thước hình học phù hợp với từng lứa tuổi học đường ngăn chặn rủi ro quá tải lực cơ học xương khớp cho trẻ nhỏ, đồng thời đảm bảo chu trình phản hồi lực nén ma sát màng keo polyme đạt độ nhám đồng khối chống lướt trượt ngã.

Dưới đây là checklist bảng thông số kỹ thuật phân ranh giới hình học phẳng sàn móng thể thao thực địa hiện nay ứng với đơn thầu thi công thô công trình:

Thông số hình học kết cấu	Sân tiêu đấu chính thức FIBA	Sân Mini U12 (Tiểu học)	Sân Mini U10 (Mầm non)
Chiều dài lòng sân thô (m)	28,00	22,00	14,00
Chiều rộng lòng sân thô (m)	15,00	12,00	9,00
Tổng diện tích dầm sàn (m2)	420,00	264,00	126,00
Bán kính cung vạch ném 3 điểm (m)	6,75	5,00	Không bố trí vạch kẻ
Cao độ thiết bị vành rổ (m)	3,05	2,60	1,80 - 2,20
Độ rộng vạch biên kẻ line (mm)	50,00	50,00	50,00

Hệ thống danh mục các bước phân định ranh giới tính năng hình học cho hệ thống sân bóng rổ thanh thiếu niên học đường bao gồm quy chuẩn:

Xác lập khoảng hành lang an toàn giải tỏa áp lực bao quanh ranh giới vạch biên cuối sân bảo toàn kích thước sân bóng rổ chính thức.
Định vị hố móng cột rổ neo giữ khung dầm chịu tải trọng kéo lớn đồng tâm trục kích thước sân bóng rổ.
Kiểm soát cao độ phẳng lớp màng keo polyme chống bong tróc sủi bọt ảnh hưởng kích thước sân bóng rổ.
Tính toán độ dốc thoát nước hình học móng thô 0.83% bảo vệ lớp keo phủ kích thước sân bóng rổ.

Mô hình phân đoạn hình học ô cờ này đảm bảo tính ổn định lâu dài cho kích thước sân bóng rổ.

Biện Pháp Định Vị Trắc Địa Mặt Bằng Ngăn Ngừa Lỗi Kẻ Line Lệch Trục

Để triệt tiêu sai số hình học khi định vị kích thước sân bóng rổ, kỹ sư trắc địa trắc đạc bắt buộc phải sử dụng máy kinh vĩ kết hợp tia laser cân bằng nhằm xác lập trục tim đối xứng cố định cho khối sàn kết cấu cứng. Việc thiết lập cao độ móng dầm sàn phẳng đồng nhất triệt tiêu hoàn toàn rủi ro sai lệch độ dốc thiết kế thoát nước bề mặt ngoài trời sân thể thao. Xây dựng Thành Phát khống chế độ sai lệch cao độ phẳng thô của toàn bộ bề móng bê tông dưới ngưỡng 3mm ứng với chiều dài thước kiểm chuẩn 3m thực tế. Quy trình kiểm tra trắc địa phẳng nghiêm ngặt này loại bỏ triệt để hiện tượng vũng nước đọng cục bộ sau mỗi trận mưa vũ lượng lớn.

Phương pháp căng dây trục tim đối xứng phân định ranh giới hình học

Biện pháp căng dây trục bằng sợi thủy tinh cường độ cao không co giãn là bước đi đầu tiên nhằm hiện thực hóa kích thước sân bóng rổ trên mặt bằng thô bê tông M250 phẳng lỳ. Kỹ thuật viên lấy giao điểm hai đường chéo tâm sân làm mốc cốt lõi, từ đó triển khai tịnh tiến các đường song song phân định ranh giới biên dọc hành lang và đường biên cuối sân thi đấu chuyên nghiệp. Mọi điểm đo đều phải chạy qua vòng rà soát đo đối chiếu kính vĩ máy toàn đạc để loại bỏ hoàn toàn dung sai dạt biên do biến động cao độ móng thô gây ra, giữ độ thẳng vạch line sắc nét sắc sảo chân móng.

Quy trình thi công lớp sơn phủ chống thấm tăng độ bám dính hạt mịn

Sau khi đã cố định xong toàn bộ kích thước sân bóng rổ bằng mực trắc địa, kỹ thuật viên tiến hành xử lý quét lớp lót kháng kiềm gốc hữu cơ Silane chịu lực uốn âm dầm sàn móng. Dung dịch lót thẩm thấu sâu vào lòng mao quản xi măng hydrat hóa, phong tỏa toàn bộ ion gốc kiềm tự do tự phát sinh ngầm dưới đáy sàn đúc, tạo liên kết bám dính siêu bám cho các phân lớp keo màu Acrylic gạt nén phía trên. Việc thiết lập màng ngăn nước thể lỏng thẩm thấu ngược bảo vệ khối composite khỏi nguy cơ bong tróc sủi bọt phồng rộp diện rộng khi gặp nhiệt lượng dải nắng gắt mặt trời ngoài trời, bảo toàn tính toàn vẹn hình học kết cấu dầm sàn thể thao lâu dài. Màng chống thấm polymer chịu lực bọc kín đáy móng giúp bảo toàn các thông số của kích thước sân bóng rổ.

Xem thêm:

KHẮC PHỤC SÂN BÓNG RỔ BỊ TRƠN TRƯỢT: PHƯƠNG PHÁP RẢI CÁT THẠCH ANH TẠO NHÁM MẶT SƠN

THI CÔNG SÂN BÓNG RỔ HCM TIÊU CHUẨN FIBA: BIỆN PHÁP ĐỔ MÓNG BÊ TÔNG CHỐNG LÚN NỨT KẾT CẤU

line sân bóng rổ — Xây dựng Thành Phát luôn khống chế độ sai lệch cao độ phẳng thô của toàn bộ bề móng bê tông dưới ngưỡng 3mm để đảm bảo mặt sàn luôn phẳng đồng nhất, không gây trũng ngập nước.

Giải Đao Các Câu Hỏi Kỹ Thuật Phổ Biến Từ Chủ Đầu Tư Khi Thi Công Sân Bóng Rổ Ngoài Trời

Chiều dài chiều rộng sân bóng rổ bao nhiêu mét tính từ mép vạch biên kẻ line?
Thông số hình học phẳng tiêu chuẩn thi đấu FIBA quy định chiều dài lòng sân thô đạt đúng 28m và chiều rộng cố định đạt 15m. Khoảng cách này được tính chính xác từ mép trong của đường vạch biên bao quanh diện tích dầm sàn thi đấu nhằm phân định kích thước sân bóng rổ. Đo đạc trắc địa phẳng chính xác dầm biên giúp bảo vệ kích thước sân bóng rổ.
Khoảng cách từ vạch 3 điểm đến rổ là bao nhiêu mét đo trắc địa?
Cung vạch ném 3 điểm có d dải bán kính đạt đúng 6,75m tính từ tâm vòng vành rổ chiếu thẳng đứng xuống mặt sàn kết cấu. Ở hai dải hành lang cánh sân, khoảng cách từ vạch line này đến mép trong đường biên dọc được khống chế ở ngưỡng cố định là 0,90m phục vụ đo kiểm kích thước sân bóng rổ. Sự phân dải bán kính chuẩn xác này hình thành nên bộ khung của kích thước sân bóng rổ.
Chiều cao rổ bóng rổ tiêu chuẩn quốc tế so với cao độ móng hoàn thiện?
Khoảng cách thẳng đứng tính từ thớ đỉnh màng sơn Acrylic nhám lên đến thớ trên vành rổ bắt buộc phải đạt thông số 3,05m. Dung sai cơ học cho phép đối với chiều cao thiết bị này cực kỳ nghiêm ngặt dưới ngưỡng giới hạn biên độ sai số 6mm cân bằng cấu trúc kích thước sân bóng rổ.
Quy chuẩn độ rộng vạch kẻ line sân bóng rổ và dung sai hình học cho phép?
Tất cả các đường kẻ biên giới hạn trong lòng sân thể thao ngoài trời đều phải duy trì biên độ chiều rộng đồng đều đạt đúng 50mm. Dung sai chiều rộng màng sơn trắng vạch line phân định ranh giới không được vượt quá ngưỡng giới hạn sai số 2mm định hình kích thước sân bóng rổ. Màng sơn trắng sắc nét phản ánh độ hoàn hảo vật lý của kích thước sân bóng rổ.

Phương Pháp Đồng Kỹ Thuật Đảm Bảo Đúng Kích Thước Sân Bóng Rổ

Quản lý chất lượng hình học phẳng ngoài trời nhằm khống chế chính xác kích thước sân bóng rổ đòi hỏi một quy trình kiểm chuẩn trắc địa nghiêm ngặt từ giai đoạn căng dây trục dầm móng thô đến phân đoạn khóa biên dải băng keo vạch line màng keo phủ Acrylic hoàn thiện. Việc đồng bộ hóa thông số chiều dài chiều rộng tiêu chuẩn phối hợp hệ thép sàn lớp đôi chịu uốn uốn âm dầm dọc loại bỏ triệt để nguy cơ sụt lún lệch kết cấu, giữ vững cao độ vành rổ luôn vuông góc đồng tâm trục thiết bị đi kèm. Đội ngũ chuyên gia Thành Phát đánh giá việc tuân thủ dứt khoát các thông số mác bê tông M250, hệ số chặt nền đắp K98 và dải hạt mịn thạch anh gia cường lực căng liên kết polymer thiết lập lớp màng bảo vệ vật lý tuyệt đối chống chịu lại dải nhiệt độ môi trường khắc nghiệt biến động địa chất, giữ vững giá trị thặng dư bền vững dài hạn cho toàn bộ tổ hợp dự án hạ tầng thể thao chuyên nghiệp và ổn định kích thước sân bóng rổ.
